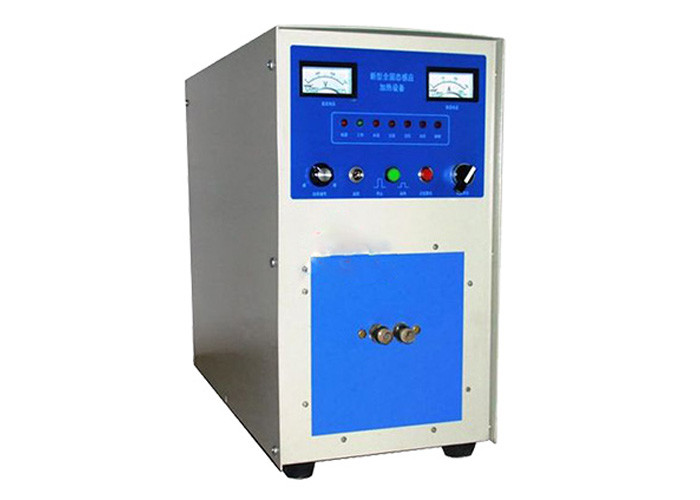

معدات التسخين بالحث عالي التردد معدات تسخين الحث لتبريد المعادن وتليينها وتلطيفها

نظرة عامة على معدات التسخين بالحث عالي التردد:

تتميز آلة التسخين بالحث عالي التردد بضبط وظيفة التسخين الأوتوماتيكي والحفاظ على الحرارة والتبريد ، مما يساعد على تحسين جودة التسخين لآلة التسخين بالحث عالي التردد وتبسيط التشغيل اليدوي.يمكن اختيار مصدر الطاقة للسخان الحثي عالي التردد وفقًا للطاقة والتردد.كلما زاد التردد العالي ، كلما كان عمق التسخين أقل عمقًا ، وكلما انخفض التردد عالي التردد ، كانت نفاذية الحرارة أفضل.التتبع التلقائي لتردد الدورة العالية لآلة التسخين التعريفي من 1 إلى 20 كيلو هرتز

المعلمات التقنية لمعدات التسخين بالحث عالي التردد:

الموديل: LC-GPGY-50KW

ضغط مياه التبريد: 0.1-0.3 ميجا باسكال

مدخلات الطاقة: 50kW

تدفق مياه التبريد (المحرك الرئيسي): 15 لتر / دقيقة (0.1 ميجا باسكال)

جهد الإدخال: 343 فولت

تدفق مياه التبريد (محول): 18 لتر / دقيقة (0.1 ميجا باسكال)

الحد الأقصى لتيار الإدخال: 64A

حجم المضيف: 460 × 360 × 630 مم 3

تردد التذبذب: 16 كيلو هرتز

نقطة حماية درجة حرارة الماء: 50 ℃

وزن المضيف: 40 ± 5٪ كجم

نجاعة: 90٪

خطوات تركيب معدات التسخين بالحث عالي التردد:

1. ضع الآلات الرئيسية والإضافية: بشكل عام ، يتم وضع الآلة الرئيسية (آلة التحكم في التشغيل) أعلاه والآلة المساعدة (آلة إخراج الطاقة) في الأسفل.

2. قم بتوصيل المياه والكهرباء للآلات الرئيسية والإضافية: قم بتوصيل قناة المياه باستخدام اثنين من أنابيب المياه الرفيعة في الملحقات بطريقة مستقيمة لأعلى ولأسفل.قم بتوصيل الدائرة بكبلين في الملحقات ، أحمر متصل باللون الأحمر والأسود متصل بالأسود.تأكد من شدها دون اتصال ضعيف.قم بتوصيل السلك الأرضي لآلات الرقيق والماجستير.

3. توصيل الطاقة: الآلة عبارة عن مصدر طاقة ثلاثي الطور (380 فولت) ، وثلاثة أسلاك حمراء متصلة بمفتاح السكين ثلاثي الطور الخاص أو مفتاح الهواء (فوق 65 أمبير).ثم قم بتوصيل السلك الأرضي.

4. توصيل المياه: ضغط مياه التبريد المستخدم بواسطة الآلة هو 0.1mpa-0.3mpa (حوالي 1-3 كجم).يرجى تحديد مضخة مياه أحادية الطور 370 وات (220 فولت) وخزان مياه أو بركة (حدد الحجم وفقًا لوقت العمل المستمر وعبء العمل ، وقم بتركيب برج تبريد صغير إذا لزم الأمر).يتم توصيل مخرج المياه لمضخة المياه بمدخل المياه الخاص بالماكينة بواسطة أنبوب مياه ، ويتم استخدام مخرج المياه الخاص بالماكينة لإعادة المياه المرتجعة إلى البركة لتحقيق التبريد المتداول لتدفق المياه.

5. تركيب ملف الحث: تحديد وتركيب وإصلاح ملف الحث وفقا لشكل وحجم قطعة العمل المعدنية الساخنة.لاحظ أن ملف الحث يجب ألا يكون قصير الدائرة.

6. ضع قطعة العمل: ضع قطعة العمل المراد تسخينها في وسط حلقة الحث.يجب أن تكون الفجوات حول قطعة العمل هي نفسها بشكل أساسي.يجب ألا تصطدم قطعة العمل بحلقة الاستقراء.
