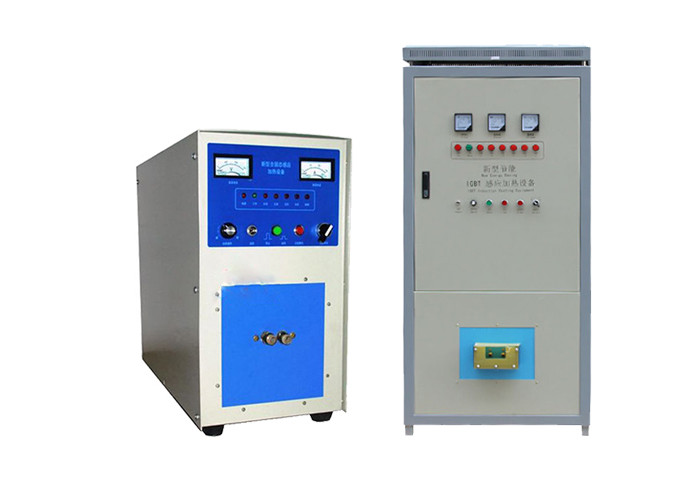

معدات التسخين بالحث عالي التردد تصميم حمولة كاملة 100٪ لمدة 24 ساعة
مبدأ العمل لمعدات التسخين بالحث عالي التردد:
مبدأ معدات التسخين بالحث عالي التردد: هو ملف تحريض تسخين يتم لفه في حالة حلقة أو الشكل المطلوب باستخدام اتجاه التدفق الحالي الكبير للحث عالي التردد.عادة ما يكون الحث عالي التردد مصنوعًا من أنبوب مجوف من النحاس الأحمر.
المعلمات التقنية لمعدات التسخين بالحث عالي التردد:
الموديل: LC-GPGY-85KW
ضغط مياه التبريد: 0.1-0.3 ميجا باسكال
مدخلات الطاقة: 85kW
تدفق مياه التبريد (المحرك الرئيسي): 15 لتر / دقيقة (0.1 ميجا باسكال)
جهد الإدخال: 351 فولت
تدفق مياه التبريد (محول): 18 لتر / دقيقة (0.1 ميجا باسكال)
الحد الأقصى لتيار الإدخال: 85A
حجم المضيف: 470 مم × 370 مم × 670 مم
تردد التذبذب: 21 كيلو هرتز
نقطة حماية درجة حرارة الماء: 50 ℃
وزن المضيف: 40 ± 5٪ كجم
نجاعة: 90٪
خطوات تركيب معدات التسخين بالحث عالي التردد:
1. ضع الآلات الرئيسية والإضافية: بشكل عام ، يتم وضع الآلة الرئيسية (آلة التحكم في التشغيل) أعلاه والآلة المساعدة (آلة إخراج الطاقة) في الأسفل.
2. قم بتوصيل المياه والكهرباء للآلات الرئيسية والإضافية: قم بتوصيل قناة المياه باستخدام اثنين من أنابيب المياه الرفيعة في الملحقات بطريقة مستقيمة لأعلى ولأسفل.قم بتوصيل الدائرة بكبلين في الملحقات ، أحمر متصل باللون الأحمر والأسود متصل بالأسود.تأكد من شدها دون اتصال ضعيف.قم بتوصيل السلك الأرضي لآلات الرقيق والماجستير.
3. توصيل الطاقة: الآلة عبارة عن مصدر طاقة ثلاثي الطور (380 فولت) ، وثلاثة أسلاك حمراء متصلة بمفتاح السكين ثلاثي الطور الخاص أو مفتاح الهواء (فوق 65 أمبير).ثم قم بتوصيل السلك الأرضي.
4. توصيل المياه: ضغط مياه التبريد المستخدم بواسطة الآلة هو 0.1mpa-0.3mpa (حوالي 1-3 كجم).يرجى تحديد مضخة مياه أحادية الطور 370 وات (220 فولت) وخزان مياه أو بركة (حدد الحجم وفقًا لوقت العمل المستمر وعبء العمل ، وقم بتركيب برج تبريد صغير إذا لزم الأمر).يتم توصيل مخرج المياه لمضخة المياه بمدخل المياه الخاص بالماكينة بواسطة أنبوب مياه ، ويتم استخدام مخرج المياه الخاص بالماكينة لإعادة المياه المرتجعة إلى البركة لتحقيق التبريد المتداول لتدفق المياه.
5. تركيب ملف الحث: تحديد وتركيب وإصلاح ملف الحث وفقا لشكل وحجم قطعة العمل المعدنية الساخنة.لاحظ أن ملف الحث يجب ألا يكون قصير الدائرة.
6. ضع قطعة العمل: ضع قطعة العمل المراد تسخينها في وسط حلقة الحث.يجب أن تكون الفجوات حول قطعة العمل هي نفسها بشكل أساسي.يجب ألا تصطدم قطعة العمل بحلقة الاستقراء.
